MC-半自动工具金相显微镜(Z)
luodishidapingtaiMAxilie

MC-4030返回

产品名称:MC半自动工具金相显微镜

1、具备自动寻边、分段自动寻边、鼠标屏幕直接取点、十字线取点等多种测量方法

2、满足多样测量对象的测量需求

3、半自动CNC功能

4、SPC统计功能

5、具备误差修正、倍率自动计算、拍照标注等多种自动化功能


  • 产品介绍

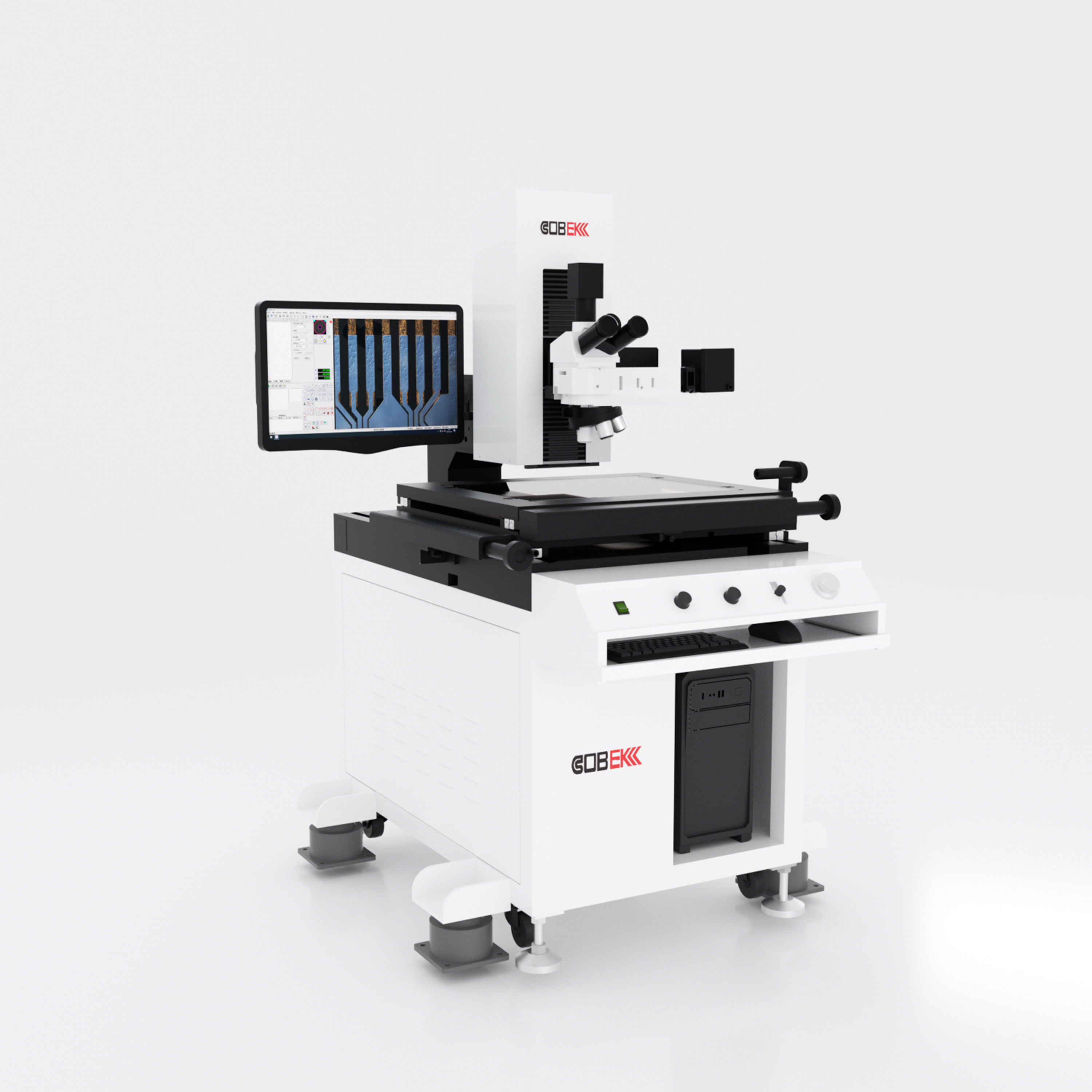

落地式大平台自动聚焦金相显微镜

COBEK-MC系列Z轴半自动金相工具显微镜测量设备

COBEK-MC series Z-axis semi-automatic metallographic tool microscope measuring equipment

采用大理石一体式结构设计的一款紧凑、独立、可精准聚焦的半自动金相显微测量系统


半自动工具金相显微镜

核心结构是高精密度大理石底座及立柱,搭配高倍金相显微光学系统和工业数字相机、无牙螺杆传动x、y工作台、Z轴伺服电机驱动对焦、高清图像处理及几何计算系统。在进行检测产品时,首先将需要检测的工件置于光学测量系统的工作台面上,经过定位,调出需要检测产品的检测程序,x、y工作台将工件送到镜头下面,镜头捕捉到待测产品的图像后,手动移动X、Y工作台移至下一个位置进行捕捉,Z轴实现自动对焦,然后进行相应的计算。通过对图像进行连续处理,获得较高的检测速度。


型号

外型尺寸

仪器重量

玻璃台承重

仪器电源

COBEK-MC400

700*975*1530mm

350kg

30kg

220V/50/60 Hz

测量行程

视野外测量精度

视野内测量精度

测量速度

传动方式



400*300*150mm





Exy≤2+L/200 um(平面精度)



1um(0.001mm)



XY手动位移+Z自动无极调速



XY无牙螺母无磨损传动+Z轴伺服电机丝杆转动



产品优势

1、集电动三档调速系统、微调系统、DIC系统、偏光系统于一体金相光学显微镜系统,满足生产过程管控的观察、尺寸测量等

2、自动Z轴能够进行准确的调焦及手脉精度达0.0001mm,专为高倍聚焦观察测量而优化的系统;

3、工业级海康百万级数字相机高分辨率、耐用、可靠的视觉成像系统;

4、双目光学观察与视频观察同时兼备,专为大尺寸产品观察与测量而设计


产品特点

1、具备自动寻边、分段自动寻边、鼠标屏幕直接取点、十字线取点等多种测量方法

2、满足多样测量对象的测量需求

3、半自动CNC功能

4、SPC统计功能

5、具备误差修正、倍率自动计算、拍照标注等多种自动化功能
