产品名称:光学影像测量仪(大行程闪测QTS系列)

1、大小视野双倍率成像,视场大小可根据待测产品需求自动切换使用,达到高精度与快速测量同时实现;

2、XYZ能够进行超大尺寸产品测量,专为快速测量而优化的系统;

3、双工业级海康千万级数字相机高分辨率、耐用、可靠的视觉成像系统;

4、无需精密摆放即可进行精准、快速任意摆放、多工件一次测量

5、多种光源系统表面尺寸、台阶工件也轻松一键测量


  • 产品介绍

大行程双倍率一键闪测仪技术规格书

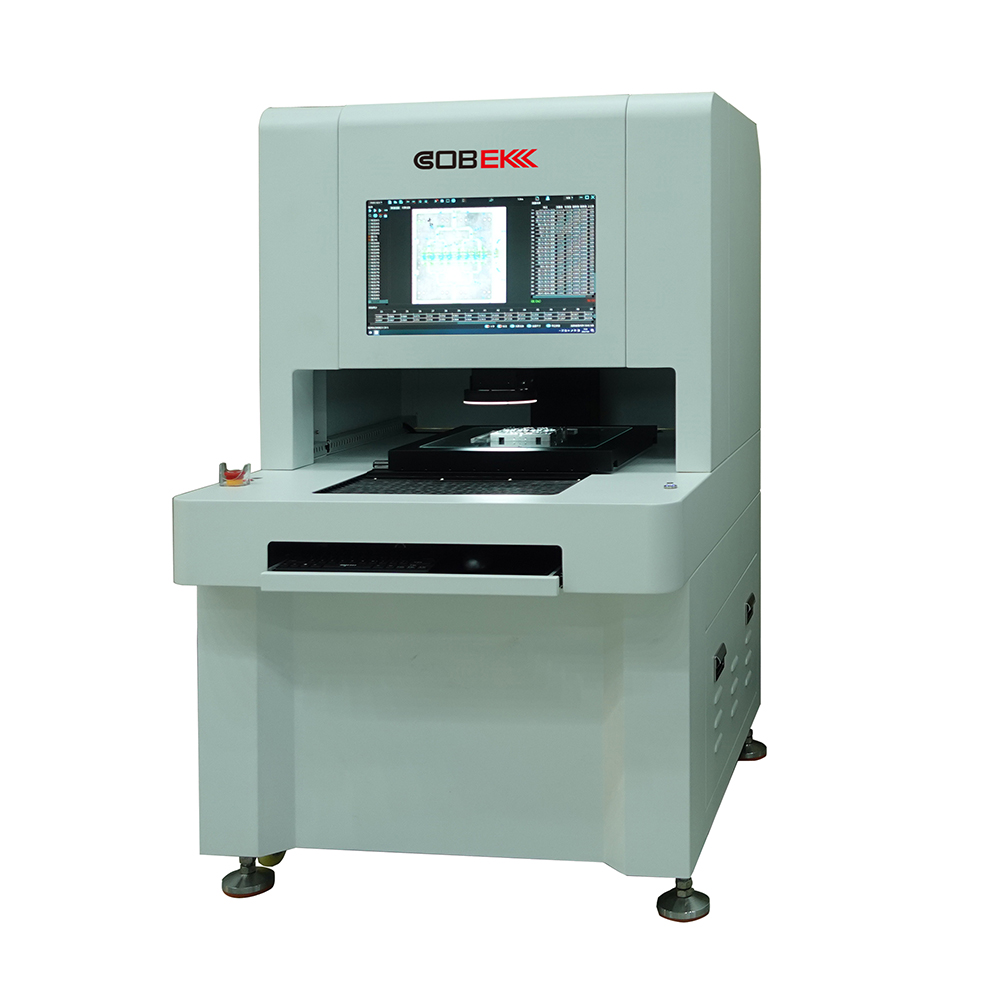

COBEK-QTS系列大行程双倍率一键闪测光学测量设备

COBEK-QTS series of large stroke double rate one - key flash photometry measuring equipment

专为生产车间大批量大零件而设计的大行程落地式双倍率一键闪测光学测量机



落地式双倍率一键闪测光学测量系统

核心结构是全自动XYZ三轴伺服运动系统,搭配大小视野无限双倍率远心光学系统镜筒和千万级工业数字相机、具有400毫米 x 400毫米测量区域的移动工作台系统。在进行检测产品时,首先将需要检测的工件置于光学测量系统的工作台面上,自动调出需要检测产品的检测程序,通过对图像进行连续处理,完成检测需求,获得极高的检测速度。


型号

外型尺寸

仪器重量

玻璃台承重

仪器电源

COBEK-QTS400

1050*1250*1550mm

525kg

30kg

220V/50/60 Hz

大视野最大测量范围

大视野测量精度

大视野重复性

有坐标测量精度

有坐标重复性



400*400*100mm





Exy≤3.5um(平面精度)



±2.5μm



±(4.5+0.02L) μm(平面精度)



±3.5μm

小视野最大测量范围

小视野测量精度

小视野重复性

有坐标测量精度

有坐标重复性



300*300*100mm



Exy≤2.0um(平面精度)



±1.5μm



±(2.5+0.02L) μm(平面精度)



±2.0μm



产品优势

1、大小视野双倍率成像,视场大小可根据待测产品需求自动切换使用,达到高精度与快速测量同时实现;

2、XYZ能够进行超大尺寸产品测量,专为快速测量而优化的系统;

3、双工业级海康千万级数字相机高分辨率、耐用、可靠的视觉成像系统;

4、无需精密摆放即可进行精准、快速任意摆放、多工件一次测量

5、多种光源系统表面尺寸、台阶工件也轻松一键测量


产品特点

1、复合光系统通过多种形式的照明可稳定地检测边缘

2、高分辨率双远心镜头

3、超高清 CMOS 传感器

4、螺纹齿轮弹簧快速测量任意摆放均可测量同时测量多个产品
