一、设备功能与原理

设备原理：

利用光学原理将工件图像经物镜投射至目镜或图像传感器上，即通过光学系统采集到工件放大的图像，用作为尺寸、角度和形状等测量工作，可作为检测工件表面观察使用;

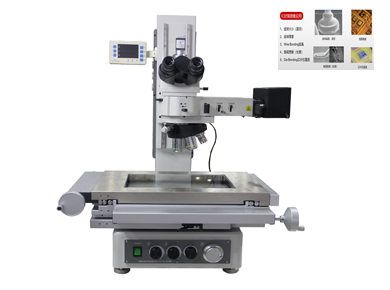

新款GX工具测量显微镜采用电动Z轴移动构，通过使用专用的控制器简化精确的垂直移动操作，配备大行程移动工作台进行移动测量，0.1光栅尺计数系统进行精准测量，光源系统搭载高光强白色LED照明器，针对各种观察需求的通用落射照明器。通过新型研发的数据处器及基于个人计算机的测量软件进行出色的几何数据测量及存储能力。

   可以对所有几何元素进行测量和评定：包括点、线、面、圆、球、槽、椭圆、多边形等，能够对各种形位公差评定：包括直线度、同心度、高度、位置度等特性，

   测量软件的操作界面和CCD影像界面均为在一个界面显示，切换方便，操作灵活，具有中文版软件、英文版操作界面，输出报告具有word、excel的格式，同时支持图形文本输出及定制化的Excel报告；

二、产品优势：

Z轴电动：

电动化的垂直运动带给操作人员轻松的使用体验，并可实现理精确的运动。结合使用FA三目观察单元，可最大程度地减少高度测量误差。

提供多种表面镀层工艺载物台：

高强度使用也能进行准确测量的坚固且高精度的结构

GX系列提供300mm×200mm、300mm×300mm、400mm×300mm等各种坚固耐用的载物台。

可变倍率：

光学部份搭载NIKON光学系统

可以安装低倍率和高倍率两种物镜镜头，并很容易在它们之间切换。一台显微镜可以在低倍率下高效进行宽视场测量，在高倍率下进行高精度的高度测量。

可以和外部设备通信的接口：

连接E-Inspec软件，可以在软件上进行硬件控制和测量数据的处理。 对于图像测量重要的照明条件可以被保存。
