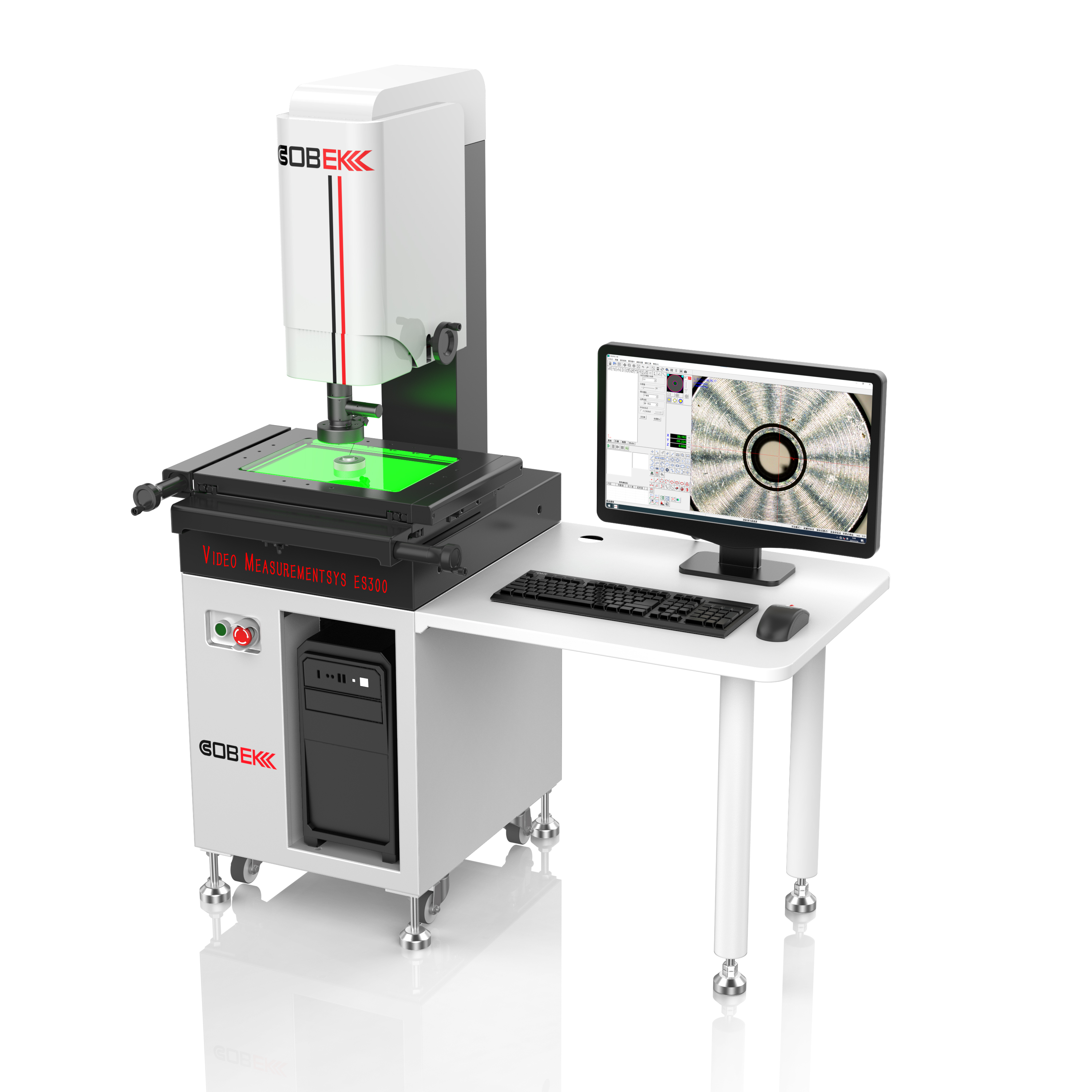

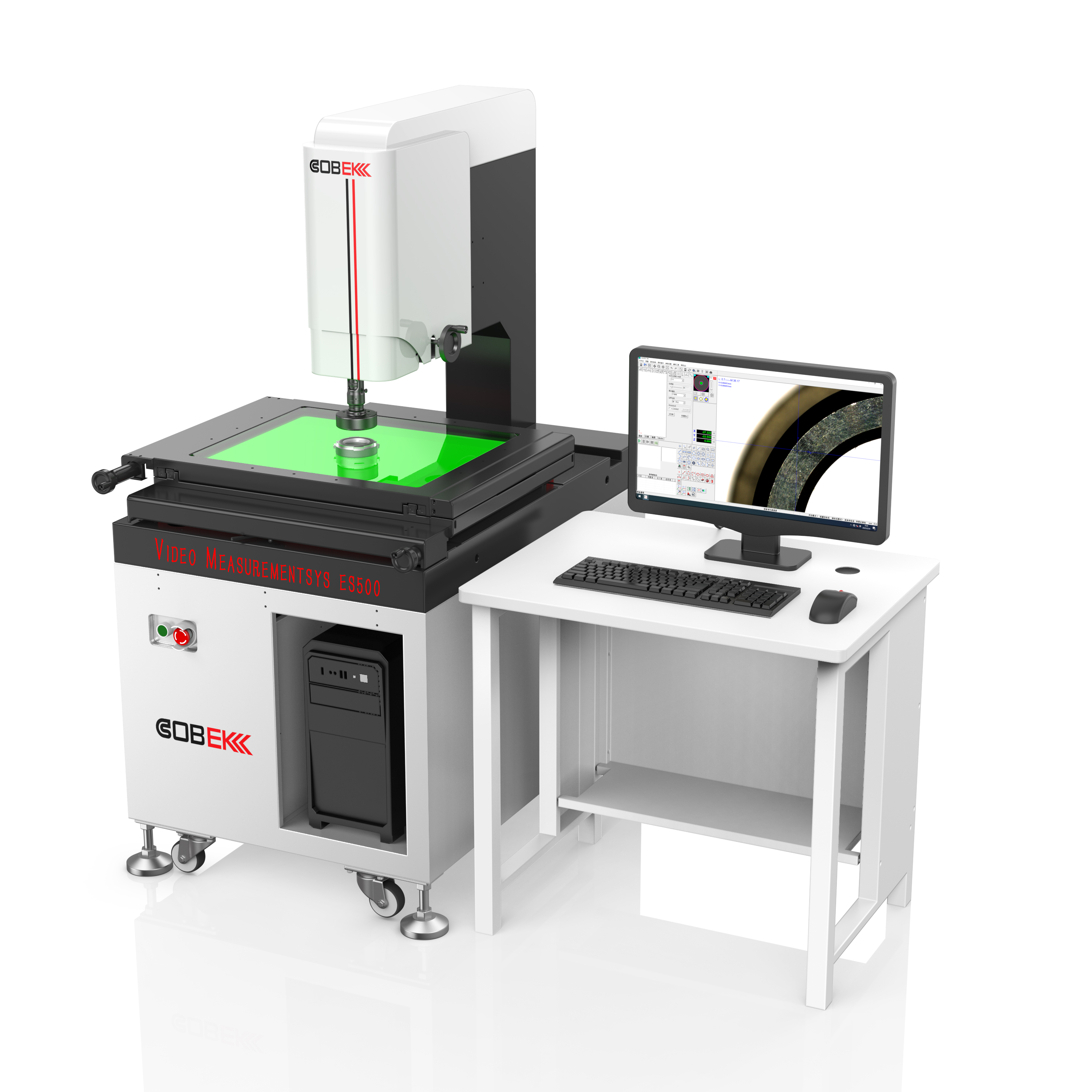

产品名称:全自动影像测量仪(三轴手动ES系列)

1、具备自动寻边、分段自动寻边、鼠标屏幕直接取点、十字线取点等多种测量方法

2、满足多样测量对象的测量需求

3、手动CNC功能

4、SPC统计功能

5、具备误差修正、倍率自动计算、拍照标注等多种自动化功能


  • 产品介绍

手动影像测量仪技术规格书

COBEK-E系列三轴手动影像尺寸测量设备

COBEK-E series three-axis manual image size measuring equipment

采用大理石一体式结构设计的体积小巧型三轴手动光学测量系统



 ES系列手动影像测量仪

核心结构是高精密度大理石底座及立柱,搭配无限远心光学系统镜筒和工业数字相机、无牙螺杆传动x、y工作台及图像处理系统。在进行检测产品时,首先将需要检测的工件置于光学测量系统的工作台面上,经过定位,调出需要检测产品的检测程序,x、y工作台将工件送到镜头下面,镜头捕捉到线路板的图像后,处理器将会在X、Y工作台移至下一个位置进行捕捉,然后进行相应的计算。通过对图像进行连续处理,获得较高的检测速度。



型号

外型尺寸

仪器重量

玻璃台承重

仪器电源

COBEK-ES300

675*750*1580mm

308kg

30kg

220V/50/60 Hz

测量行程

测量精度

重复性

测量速度

传动方式



300*200*200mm





Exy≤3+L/200 um(平面精度)



3um



手动位移



无牙螺母无磨损传动



产品优势

1、特征为精度高,性能优异,占地面积小,精度稳定可靠;

2、连续变倍定位式光学变焦镜头,专为高精度测量而优化的系统;

3、工业级海康百万级数字相机高分辨率、耐用、可靠的视觉成像系统;

4、可搭载多元化传感器,探针、激光进行平面度及段差测量


产品特点

1、具备自动寻边、分段自动寻边、鼠标屏幕直接取点、十字线取点等多种测量方法

2、满足多样测量对象的测量需求

3、手动CNC功能

4、SPC统计功能

5、具备误差修正、倍率自动计算、拍照标注等多种自动化功能
